Система MaxiMill 260

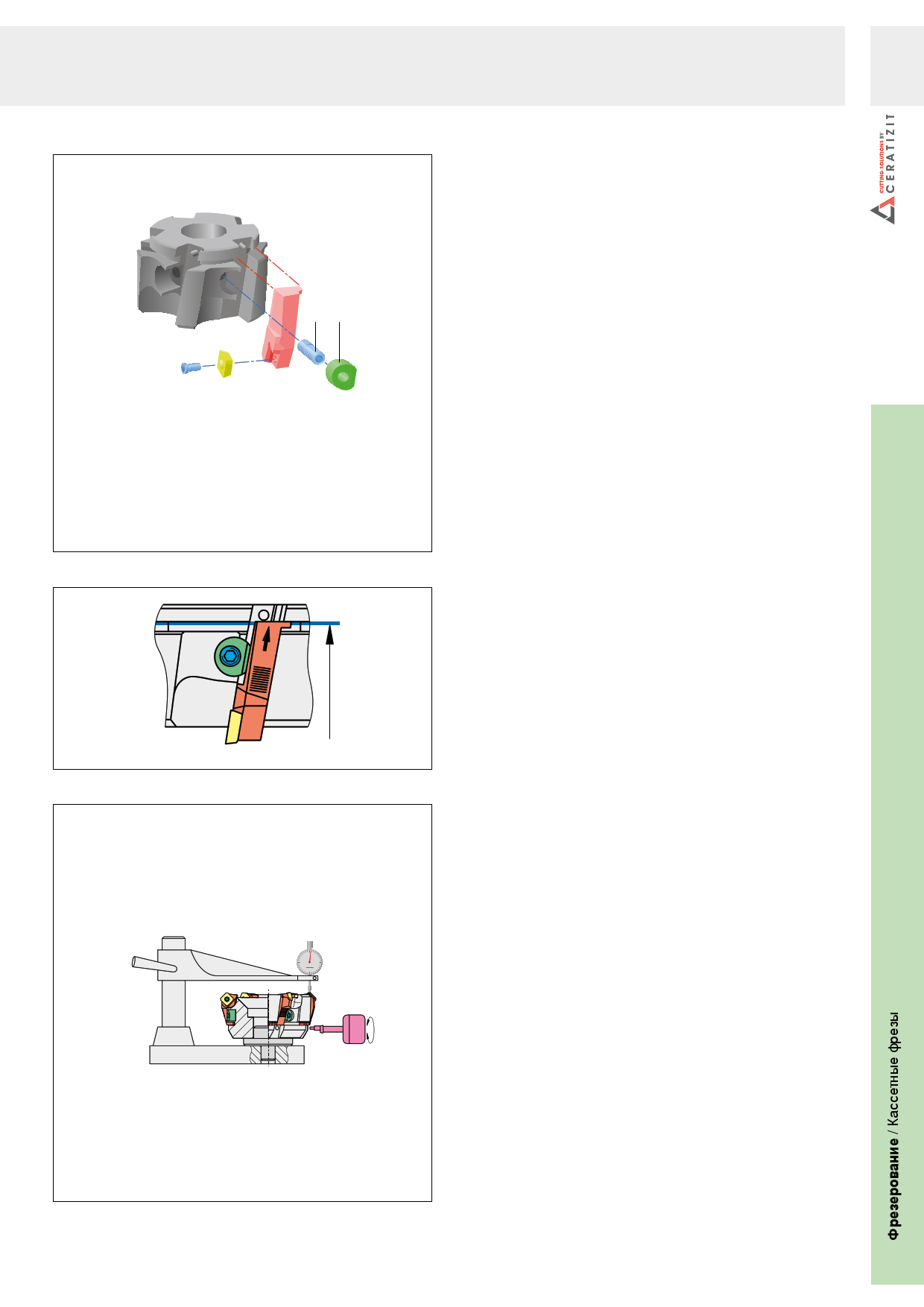

Сборка
B226
BA
Специальная конструкция зажимного клина
исключает осевое движение кассеты во время
зажима.
Правильная сборка и разборка кассет
1 Почистить фрезу.
2 Ослабить зажимной клин (A) поворотом винта (B) против
часовой стрелки, после этого кассета может быть отсое-
динена. Винт и клин остаются на фрезе.
3 Почистить поверхности фрезы и кассет.
4 Установить кассеты и переместить в желаемое положение
вдоль установочной канавки.
5 Зажать кассету клином.
Момент затяжки винтов: 12 Нм.
Правильная сборка зажимного клина: повернуть винт один
раз в клине с левой резьбой. Вкрутить клин в корпус фрезы
ключом S4. Не допускайте поворота клина до полного соеди-
нения с корпусом фрезы.
Упорная фаска
1
1000
Установке аксиального биения для
черновой обработки
При установке кассеты задвиньте до упорной фаски. Общее
биение должно составить макс. 0,03 мм относительно основной
пластины.
Настройка осевого вылета с использо-
ванием ключа-эксцентрика и индикатора
или специального оптического оборудо-
вания
Точная настройка осевого вылета вплоть до 0.002 мм
1 Очистить фрезу.
2 Установить фрезу на соответствующем оборудовании.
3 Ослабить зажимной клин, подвинуть кассеты до упорной
поверхности и легко зажать клин.
4 Вставить ключ-эксцентрик в отверстие и поворачивать, пока
кассета не окажется в нужном положении.
5 Удерживать ключ-эксцентрик в контакте с кассетой и затянуть
клин (момент затяжки 12 Нм).
