Балансировка
B267
HSC/HPC
для размещения заказа - info@ceratizit.su
прижимной винт
Fc
Вставка
Fi
Ft
Fr
Fa Fa

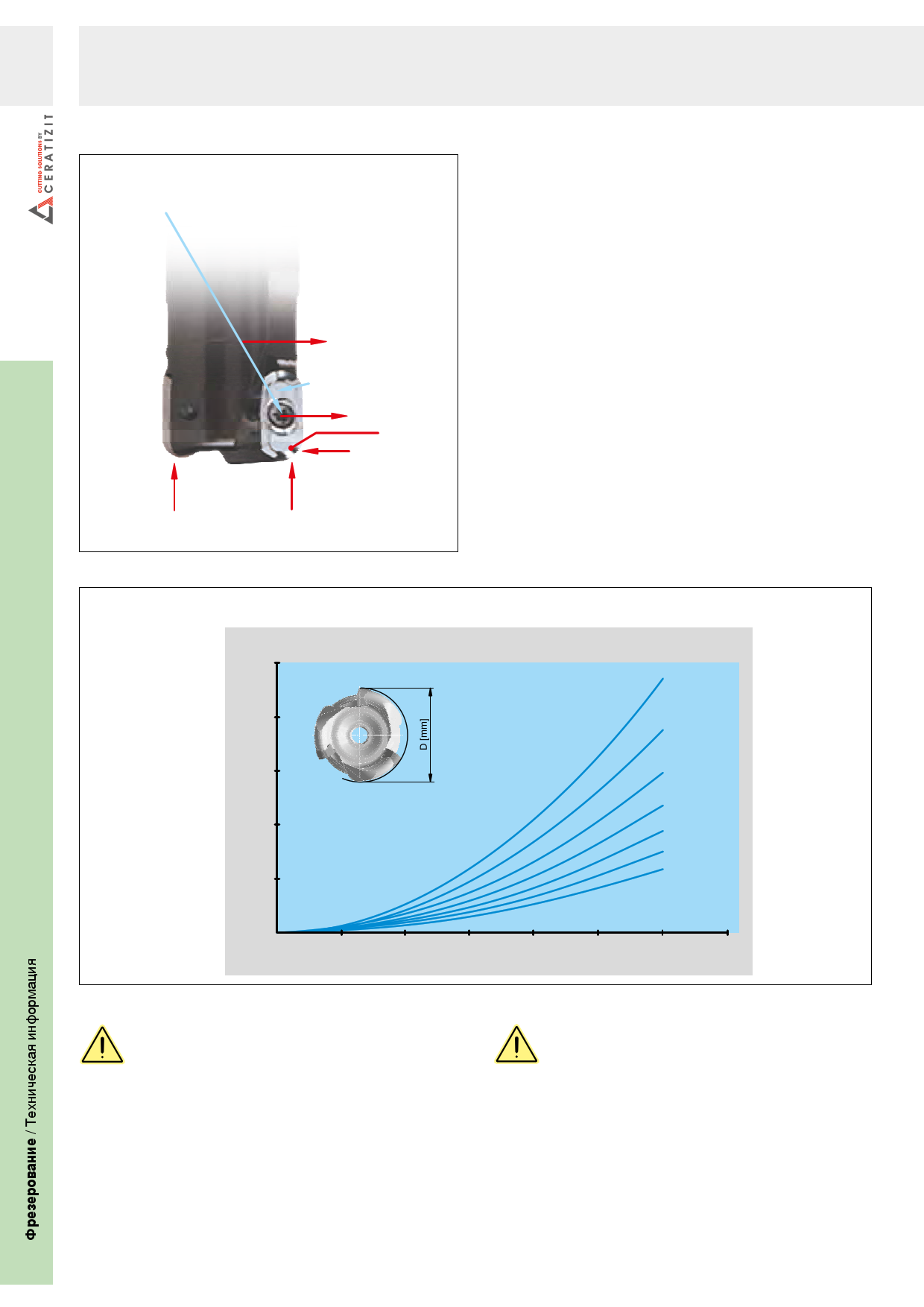

Распределение сил
Fa = осевая сила
Fr = радиальная сила
Ft = тангенциальная сила
Fc = центробежная сила (корпус фрезы)
Fi = центробежная сила (вставка)
Силы, действующие во фрезах HSC во время обработки.
При высокоскоростной обработке центробежная сила
создает значительно большее напряжение в корпусе
фрезы, чем силы резания.
См. также допустимый остаточный дисбаланс: DIN 1940
Центробежная сила [Н]
25000
20000
15000
10000
5000
D = 100 mm
D = 80 mm
D = 63 mm
D = 50 mm
D = 40 mm
D = 32 mm
D = 25 mm
0
10000
20000
30000
40000
50000
60000
70000
Число оборотов [мин-1]
Соблюдайте правила безопасности, прила-
гаемые к инструменту.
Образующиеся центробежные силы разли-
чаются в зависимости от диаметра фрезы и
скорости вращения, пример - вставка 12гр.
Обороты увеличиваются в 2 раза = центро-
бежная сила в 4 раза
