Система MaxiMill 273
B73
Сборка
Точность настройки

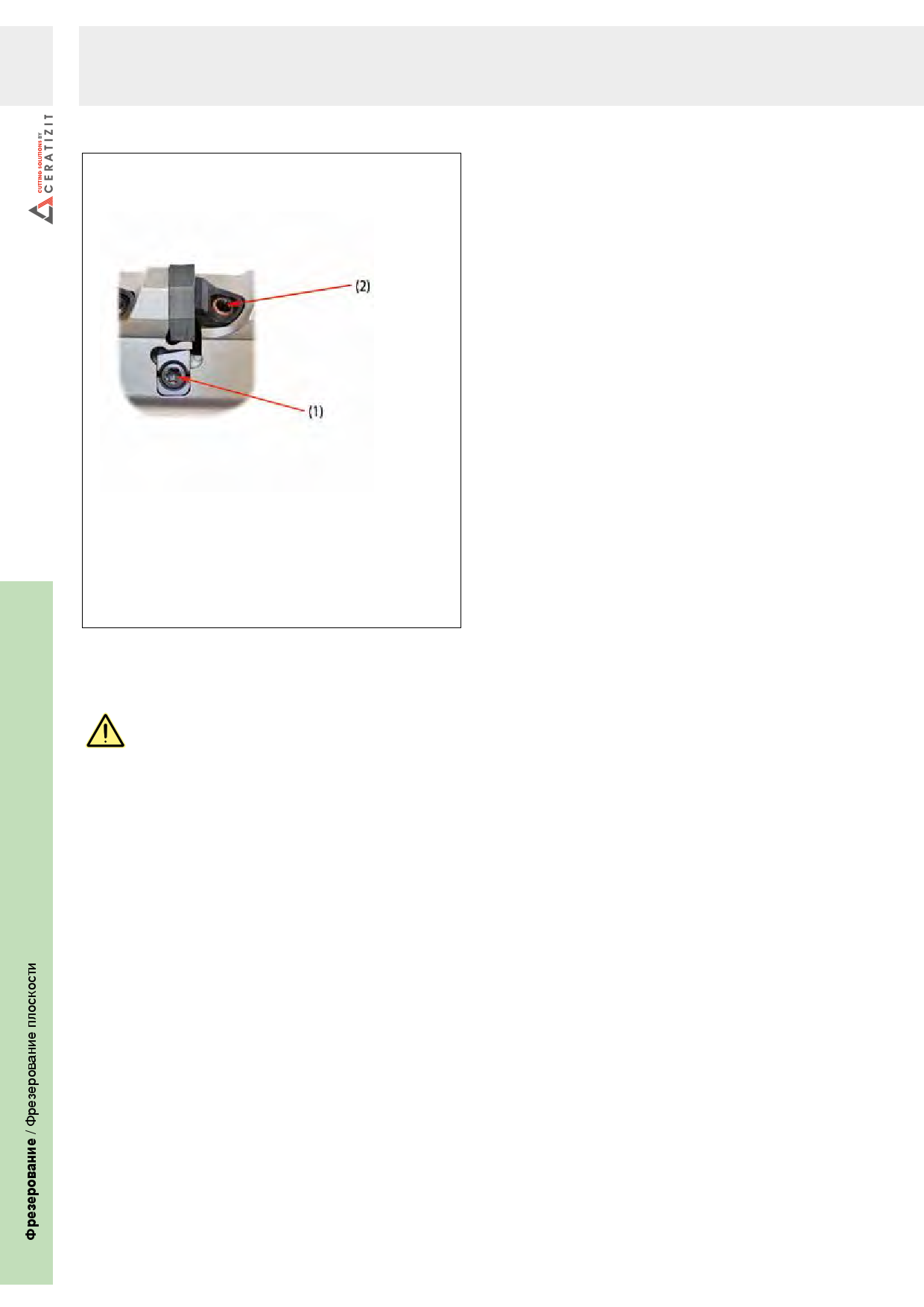

1. Установите прижимы на корпус фрезы (как это
было в состоянии поставки) и закрутите винт (1),
аккуратно придерживая прижим.
2. Установите пластины и закрутите винты (2) с
моментом 1,0 Нм.
3. Пометьте „самую высокую режущую кромку" на
приборе для настройки инструмента вне станка.
4. Опустите помеченную пластину на 0,02 мм, повора-
чивая винт (1) по часовой стрелке.
Для этого используйте TORX-угловой ключ
(8095018900 / WS-L-T15-136мм)!
5. Установите все оставшиеся пластины таким же
образом с разбегом от помеченной в 0,005 мм.
Максимальная настройка = 0,10 мм.
6. Закрутите затем все винты (2) с моментом 4.0 Нм
(273-06).
7. Проконтролируйте аксиальное биение всех пластин
должно быть < 0,005 мм.
Для замены пластины, сначала открутите винт (1), поворотом
его против часовой стрелки. После того как процедура снятия
пластин завершена, процедуру установки начинать с пункта №1.
